JUKI AMS 224DA

JUKI AMS-224EN programmerbare mønstermaskineparametre:



Modelnavn	AMS-224EN-HS4530	AMS-224EN-GB4530	AMS-224EN-HS6030	AMS-224EN-GB6030
Ansøgning	Middel til tung vægt	Ekstra tung vægt	Middel til tung vægt	Ekstra tung vægt
Type foderstel	Monolitisk foderramme: (Pneumatisk arbejdsklemme)	Dobbelt-trins slagtilførselsramme: (Pneumatisk arbejdsklemme)	Monolitisk foderramme: (Pneumatisk arbejdsklemme)	Dobbelt-trins slagtilførselsramme: (Pneumatisk arbejdsklemme)
Maks. syhastighed	2500sti/min (stinglængde 3 mm eller mindre)
Sy område	450 mm (X)×300 mm (Y)		600 mm (X)×300 mm (Y)
Indstillelig stinglængde	{{0}}.1-12,7 mm (trin 0,05 mm)
Nålestangslag	41,2 mm
Løft af foderstellet	Maks. 30 mm
Løft / Slag af mellemtryk	Løftemængde: 20mm / slaglængde: Standard 4mm (0~10mm)
Variabel nedre position af mellempresseren	Standard {{0}},5 mm (maks. 0-7,0 mm)
Nål (på leveringstidspunktet)	DP×17(#18) (135×17 Nm110)	DP×17(#23) (135×17 Nm260)	DP×17(#18)(135×17Nm110)	DP×17 (#23)(135×17 Nm260)
Tråd	#50-#2	#20-#2	#50-#2	#20-#2
Krog	Dobbelt kapacitet shuttle krog
Lagring af mønsterdata i hukommelsen	Hovedkroppens hukommelse: Maks. 500000 masker, 999 mønstre (maks. 50000 masker / mønster)
	Eksterne medier: Maks. 50000000 masker, 999 mønstre (maks. 50000 masker / mønster)
Forstørre/reducere facilitet	Mønster kan forstørres/formindskes uafhængigt i X- og Y-retningerne 1%~400% (0,1% trin)
Forstørrende/reducerende system	Mønsterforstørrelse/-reduktion kan udføres ved at øge/mindske enten stinglængde eller antallet af sting (På tidspunktet for valg af mønster er det kun stinglængden, der kan øges/mindskes.)
Undertrådstæller Produkttæller	Op/ned-system (0-9999)
Smøring	Rammen er smurt med fedt / Krog og krog drivaksel gearkasse er smurt fra en tank
Smøreolie	Krog: JUKI New Defrix Oil No.2 (svarende til ISO VG32)
Symaskine motor	Kompakt AC servomotor (direkte drevet system)
Strømbehov Strømforbrug	Enkeltfaset, 3-faset 200-240V / 550VA
Trykluft / Luftforbrug	{{0}}.5-0.55MPa (Maks. 0.55MPa) / 1.8dm³/min (ANR)
Totalvægt	401 kg		410 kg
Dimensioner	1703×1370×1200mm (uden gevindstativ)		1923×1370×1200 mm(uden trådstativ)

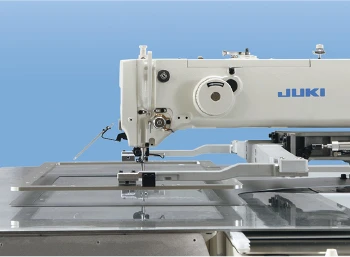

JUKI AMS-224EN programmerbar mønstermaskine opnår ikke kun højere produktivitet på grund af øjeblikkelige stigninger/fald i syhastigheden i begyndelsen/slutningen af ​​syningen og øget hastighed af trådklipning, men opnår også en fleksibel reaktionsevne over for materialer for at love forbedret sømkvalitet på grund af JUKIs unikke aktive spænding og programmerbare mellempresser.

AMS-EN-serien er blevet positivt modtaget på markedet på grund af dens brugervenlighed, opnået ved den glatte indstilling af symateriale og det store flydende krystalberøringspanel i farver.

Følgende to ekstra modeller er nu tilføjet til serien:

AMS-224EN-4530 [450mm(X)×300mm(Y)]

AMS-224EN-6030 [600mm(X)×300mm(Y)]

Et nyudviklet encoder-styret stepmotorsystem er blevet vedtaget til XY-tilførselsmekanismen. Dette bidrager til mere nøjagtig syning og øget produktivitet.



JUKI AMS-224EN programmerbar mønstermaskineudfører forskellige former for syning og får mest muligt ud af sit bredere syområde i forskellige syapplikationer, såsom at fastgøre håndtag til tasker og poser, fastgøre bælter, sy mange små dele ad gangen, fastgøre dele til sko og sportssko (et par sko) og syning af airbags.



AMS-224EN er designet med fokus på elektrisk strømbesparelse for øget økonomi. Maskinen har overtaget det direkte-drevne system, der bruger en kompakt AC-servomotor til at drive maskinhovedet. Den har også vedtaget et encoder-kontrolsystem, som driver stepmotoren med en minimal elektrisk effekt i henhold til materialets vægt og stinglængde for det materialetilførende XY-drev. Med disse to systemer reduceres maskinens gennemsnitlige strømforbrug med 30 % under drift og 45 % under standby sammenlignet med vores konventionelle model (AMS-224C), som ikke inkorporerer encoderkontrolsystemet.

*Graffen giver en sammenligning mellem AMS-224EN og AMS-224C, når du syr formstikning (ca. 1,000 sting) af den øverste del af højre og venstre sko under den kontinuerlige sytilstand.



Fremføringens position kan kontrolleres under syning ved hjælp af den encoder-styrede XY-drev-trinmotor. Dette forbedrer foderets nøjagtighed markant. Som følge heraf reduceres deformation af et symønster, som sandsynligvis vil opstå ved syning ved høj hastighed eller syning af et tungt materiale, betydeligt.



Markedsprøvet aktiv spænding er blevet introduceret til overtrådsspændingsregulatoren. Med den aktive spænding aktiveres præcise ændringer i overtrådsspændingen under syning. Overtrådsspændingen kan derfor indstilles i forhold til materialetykkelsen og kan korrigeres i henhold til syretningen sting for sting gennem betjeningspanelet. Da overtrådsspændingen er reproducerbar og understøtter en bredere række af syforhold, kan den tid, der kræves til opsætningsændring ved processkift, reduceres.



IP-420-berøringspanelet tilbyder markedsvist nem betjening. Den er forsynet med en bred skærm og programmerbare funktioner. Data kan indtastes/redigeres, mens man visuelt kontrollerer nålens bevægelse.

LCD-farveenheden viser sydata såsom stingform, overtrådsspænding, forstørrelses-/reduktionsforhold, syhastighed og antallet af sting på et øjeblik. IP-adressen-420 leveres som standard med 14 forskellige visningssprog.

Tastelås tilpasningsfunktion

Tastelåstilstanden kan indstilles som ønsket. Det er derfor muligt at skjule genstande, som ikke bør håndteres af operatørerne.

Forenklet driftstilstand

Forenkling af indstillede elementer og skærmovergang af IP-420 øger brugervenligheden og hjælper med at reducere operatørtræthed.



Med håndremskiven, som er lagt ud på maskinarmen, kan ikke kun højden af ​​nålestangen eller mellempresseren, men også nålens indgangspunkt på tidspunktet for dataprogrammering justeres med lethed.



Den mekaniske ventil går op og ned svarende til pedalens nedtrykte dybde. Dette gør det nemt at placere en del, der skal sys.



JUKI AMS-224EN programmerbart mønstermaskinen opnår den højeste syhastighed på 2.500 sti/min blandt dem med et lignende syområde. Den maksimale syhastighed nås af 2. søm fra begyndelsen af ​​syningen. Maskinen forbliver på den maksimale syhastighed indtil lige før slutningen af ​​syningen og bremser øjeblikkeligt.

JUKI's unikke stepmotorstyrede trådtrimningsmekanisme er vedtaget for at muliggøre hurtig og ensartet trådtrimningsydelse, hvilket væsentligt reducerer den samlede cyklustid.

Maskinen demonstrerer øget reaktionsevne på grund af indførelsen af ​​et hovedaksel direkte-drevet system.



Rammen (nålestangsenhed og gevindopsamlingsenhed) er smurt med fedt, og krogen tilføres en lille mængde olie fra olietanken.

JUKIs avancerede tørteknologi, som bruges i en række af vores symaskinemodeller, beskytter dine produkter mod at blive plettet med olie.



Med den programmerbare mellempresser kan højden af ​​det nedre dødpunkt for mellempresseren indstilles i henhold til materialetykkelsen, og derved forhindres ikke kun problemer med syning, såsom sømoverspring og trådbrud, men beskytter også syproduktet mod at blive beskadiget af presseren. Højdeindstillingen kan nemt ændres selv under syning. Maskinen afslutter smukke ensartede sømme uden stingspring selv på flere dele af materialet ved den ideelle kombination af den aktive spænding og programmerbare mellemtryk.



Sydata oprettet med IP-420 kan gemmes i hukommelsen på symaskinens hoveddel. Hukommelseslagringskapaciteten er maksimalt 500,000 sømme og 999 mønstre (maks. 50,000 sting pr. mønster). Ud over CompactFlash 33-kortet er hoveddelen af ​​symaskinen som standard forsynet med et USB-stik. Nu kan data input/output til/fra forskellige slags medier (FD (disketter), SM (SmartMedia), CF (CompactFlash), SD (Secure Digital Card) osv.) ved hjælp af en USB tommelfingerenhed og en kortlæser. Det maksimale antal sting, der kan gemmes i hukommelsen for hvert medie, er cirka 50,000,000.



Foderrammeløftet er maks. 30 mm. Dette muliggør nem indstilling af et tungt materiale på maskinen.



Der er også en remskive på den nederste del af maskinen. Dette muliggør nem justering af krogen.
